Startseite / Stützrad-Traverse für Zugverbindungen V bis 3500kg
Länge B 390/410mm, statische Belastung max. 300kg, Oberflächenbehandlung feuerverzinkt. Lesen Sie mehr...
Bestell-Nr. 1212991

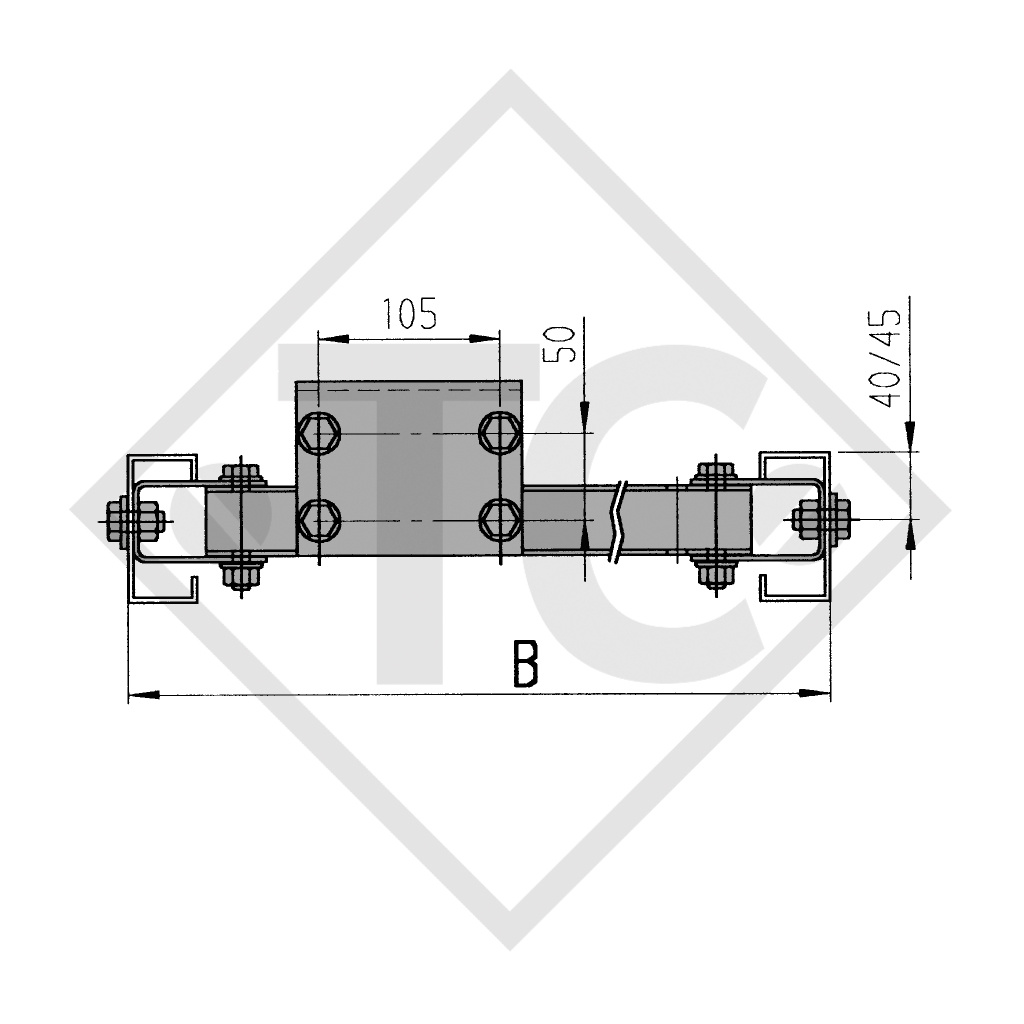

| Länge B | 390/410mm |
| Statische Belastung max. | 300kg |
| B = |
Stützrad Position wahlweise |

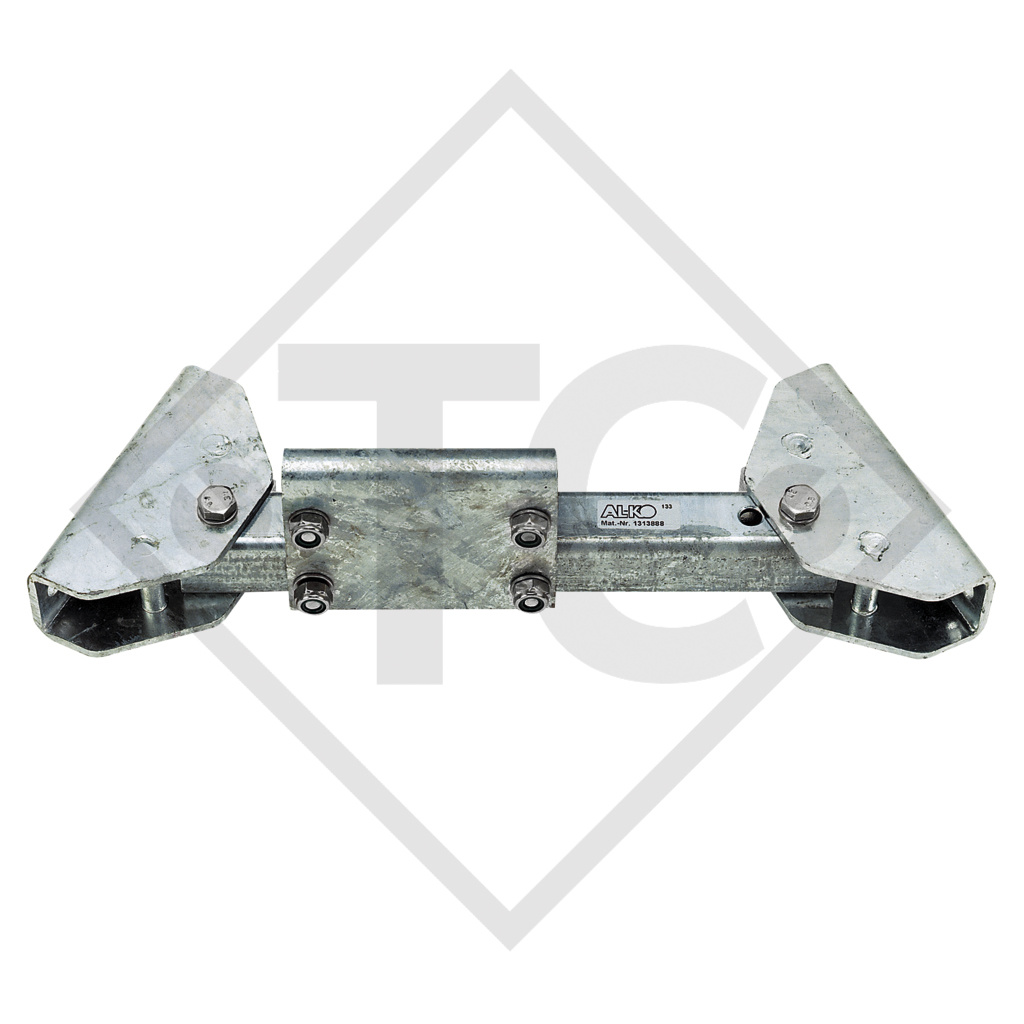

STÜTZRAD-TRAVERSE
für Zugverbindungen V bis 3.500 kg
IHR PLUS
Bei Stützlastüberschreitungen kein Verwinden der Holme, wie bisher teilweise bei Außenanbau des Stützrades.

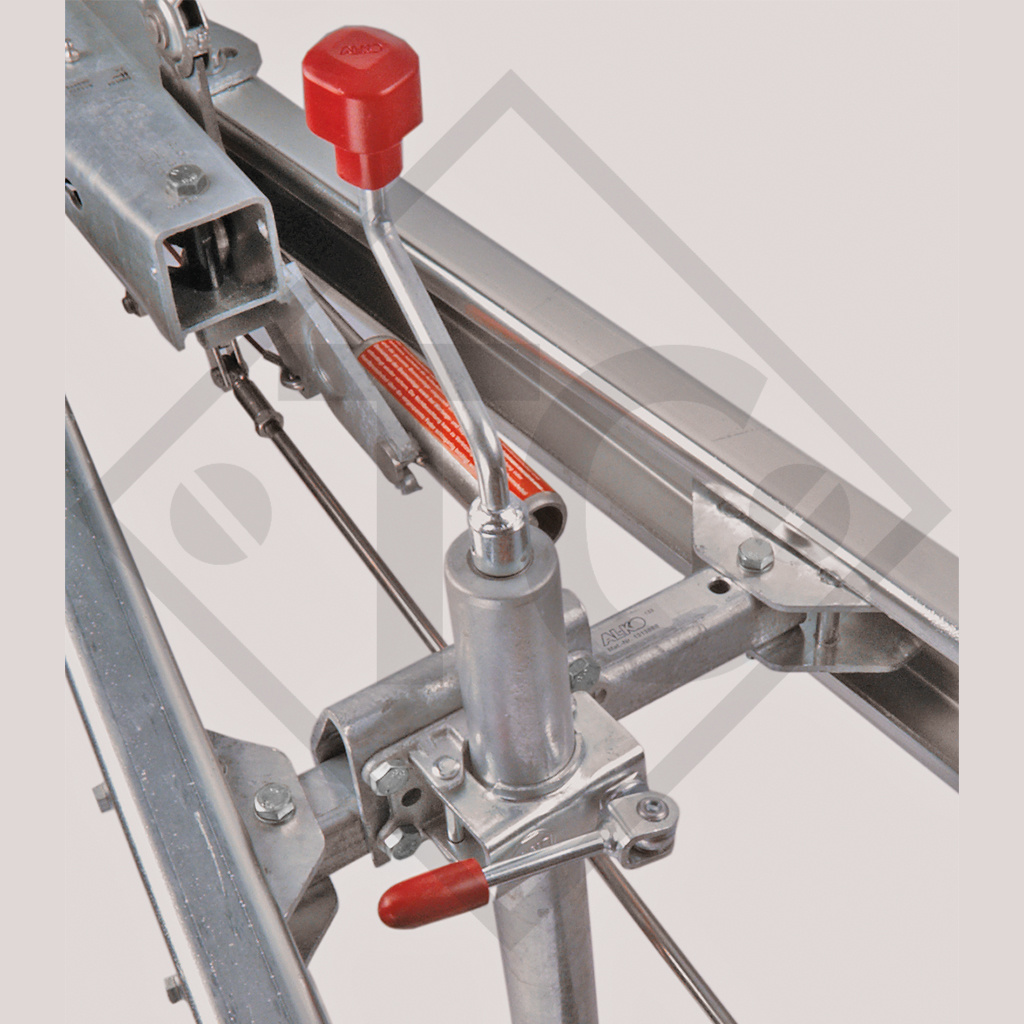

Der Einbau des Stützrades zwischen den Holmen ermöglicht ein sicheres und einfacheres 4angieren von Hand.
Durch bewegliche Befestigungswinkel passt sich die Traverse der jeweiligen Holmstellung an.
Die Lieferung erfolgt vormontiert, dadurch ist eine einfache und schnelle Montage möglich.
Drei Standardlängen lassen unterschiedlichste Montagepositionen zu.
EINSATZBEREICH
V-Fahrgestelle
ANBAU

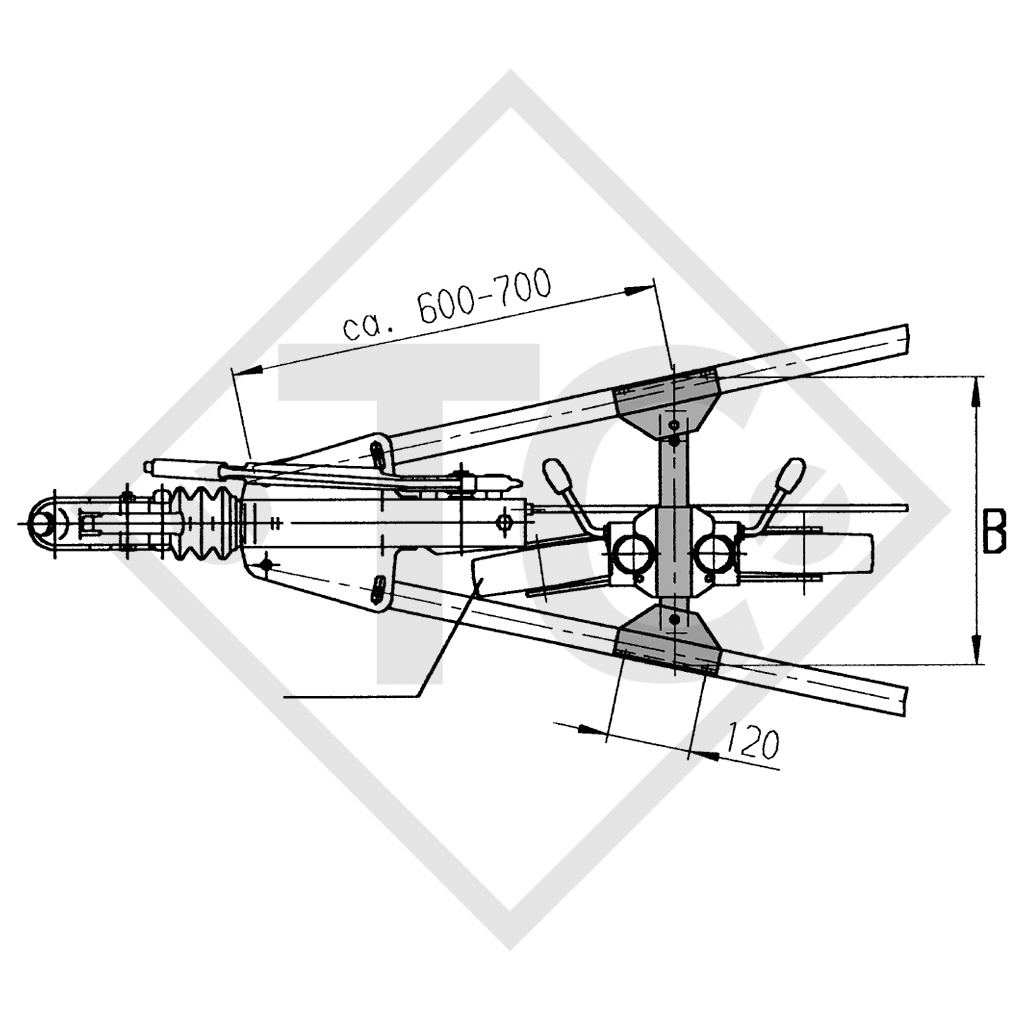

Die Traverse kann an AL-KO Zugverbindungen (Anbauposition siehe Skizze) angebaut werden. Hierzu sind im neutralen Bereich der Holme je 2 Bohrungen 12,5 oder 13 mm erforderlich (TÜV-Freigabe siehe Bedienungsanweisung).
Achtung! Stützradtraverse muss an der oberen Abkantung der Zugverbindung anliegen.
Das Stützrad kann wahlweise in Fahrtrichtung vor oder nach der Traverse eingebaut werden.
OBERFLÄCHENBEHANDLUNG
Feuerverzinkt, Schrauben galvanisch verzinkt
LIEFERUMFANG
Traverse mit vormontierten Befestigungswinkeln und vormontiertem Gegenflansch für Klemmschelle ø 48 mm und ø 60 mm oder AL-KO Flanschstützrad (unverpackt).
