Handkraft 200N, Mindestlast 25kg, Untersetzung 3.75 : 1, Hub je Kurbelumdrehung von 45-100mm, Trommelkapazität bei Seil ⌀7mm: 20 Meter, Trommelkapazität Band zum Schleppen: 7 Meter. Lesen Sie mehr...

Wunschzettel: Zum Vergleich hinzufügen:
Preis 330,00 EUR Inkl. MwSt. zzgl. Versandkosten

Bestell-Nr. 1730009 mit 7 m Band zum Schleppen montiert

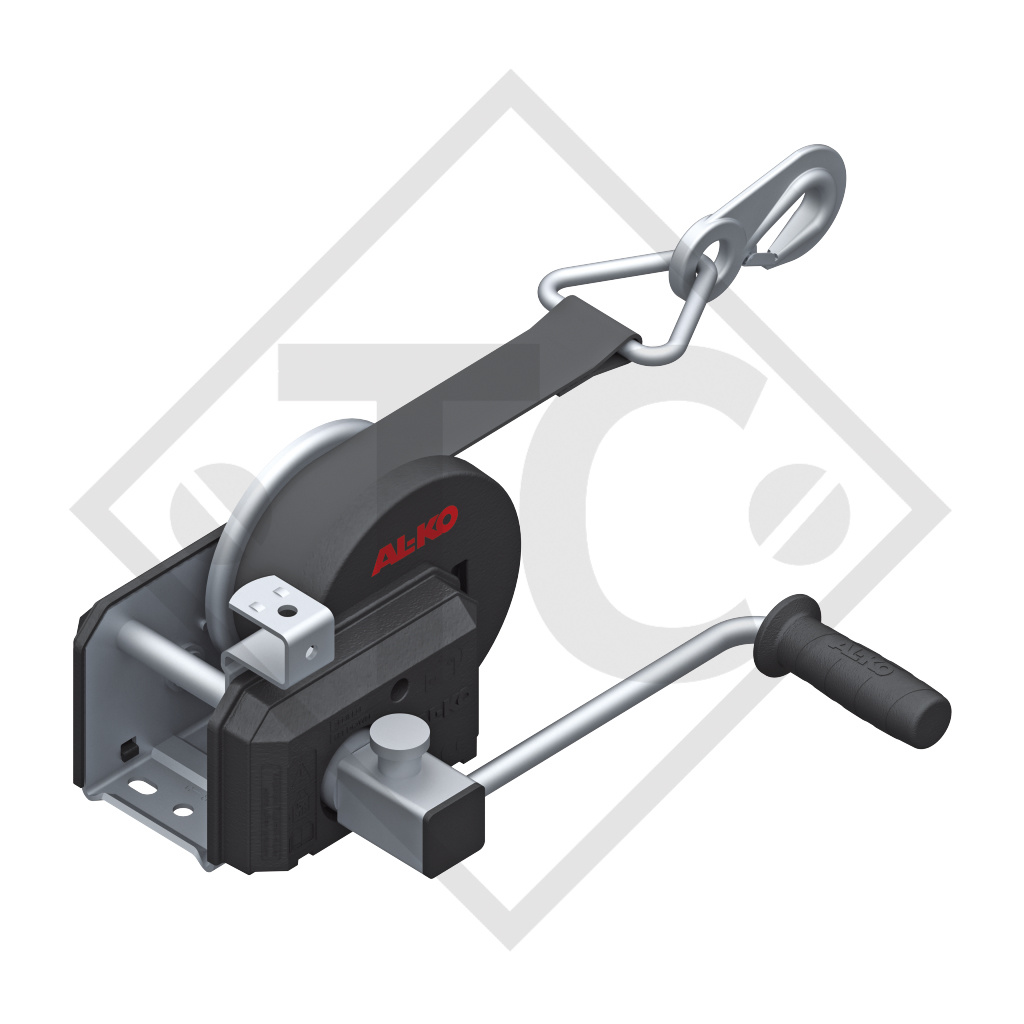

Seilwinde gebremst - Typ 501 PLUS mit Abrollautomatik
Zuglast max. unterste Seillage 500 kg
Handkraft
200 N
Mindestlast
25 kg
Untersetzung
3,75 : 1
Hub je Kurbelumdrehung von 45 - 100 mm
Trommelkapazität bei Seil 7 mm ø
20 m
Trommelkapazität Band zum Schleppen 7 m



Seilwinde PLUS 500 kg mit Abrollautomatik
Steigung Unterste Seillage Mittlere Seillage Oberste Seillage
Senkrechtes Heben von Lasten (Richtwerte) - 500 kg 330 kg 170 kg

Horizontales und schräges Ziehen

einer nicht rollenden Last (Richtwerte)

Reibfaktor ca. 0,5

10% (6°)

20% (11°)

30% (17°)

800 kg

700 kg

650 kg

550 kg

500 kg

450 kg

300 kg

250 kg

220 kg

Schräges Ziehen einer rollenden Last (Richtwerte)

10% (6°)

20% (11°)

30% (17°)

3.300 kg

2.000 kg

1.500 kg

2.200 kg

1.300 kg

1.000 kg

1.100 kg

700 kg

500 kg



BETRIEBSANLEITUNG
ERSATZTEILLISTE 811702
ERSATZTEILLISTE 811702A oder
ERSATZTEILLISTE 811702B

SEILWINDEN
mit automatischer Lastdruckbremse

LASTDRUCKBREMSE
automatisch

IHR PLUS
Modernes Design
Hochwertiger Korrosionsschutz
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagerung
Abrollautomatik für Seil oder Band (Option)

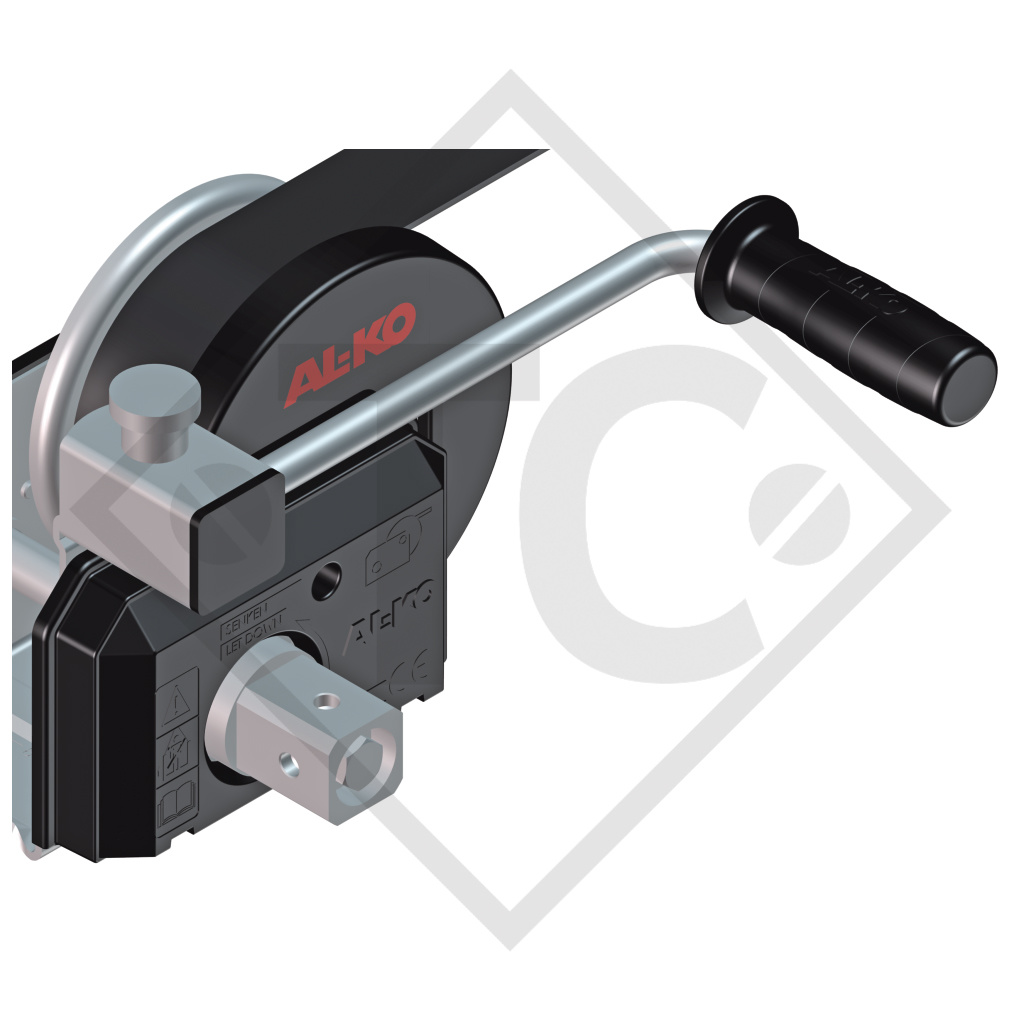

Kurbel abnehmbar (Option)
Kunststoffabdeckung Zahnrad
Programm: 350 / 500 / 900 / 1150 kg

OBERFLÄCHEN-BEHANDLUNG
Hochwertige Zink-Nickelbeschichtung ca. 400 Stunden Salzsprühtest

BEDIENUNG SEILWINDE
Heben: Drehen der Handkurbel im Uhrzeigersinn
Halten: Loslassen der Handkurbel in beliebiger Stellung (automatische Lastdruckbremse)
Senken: Drehen der Handkurbel gegen den Uhrzeigersinn

BEDIENUNG ABROLLAUTOMATIK

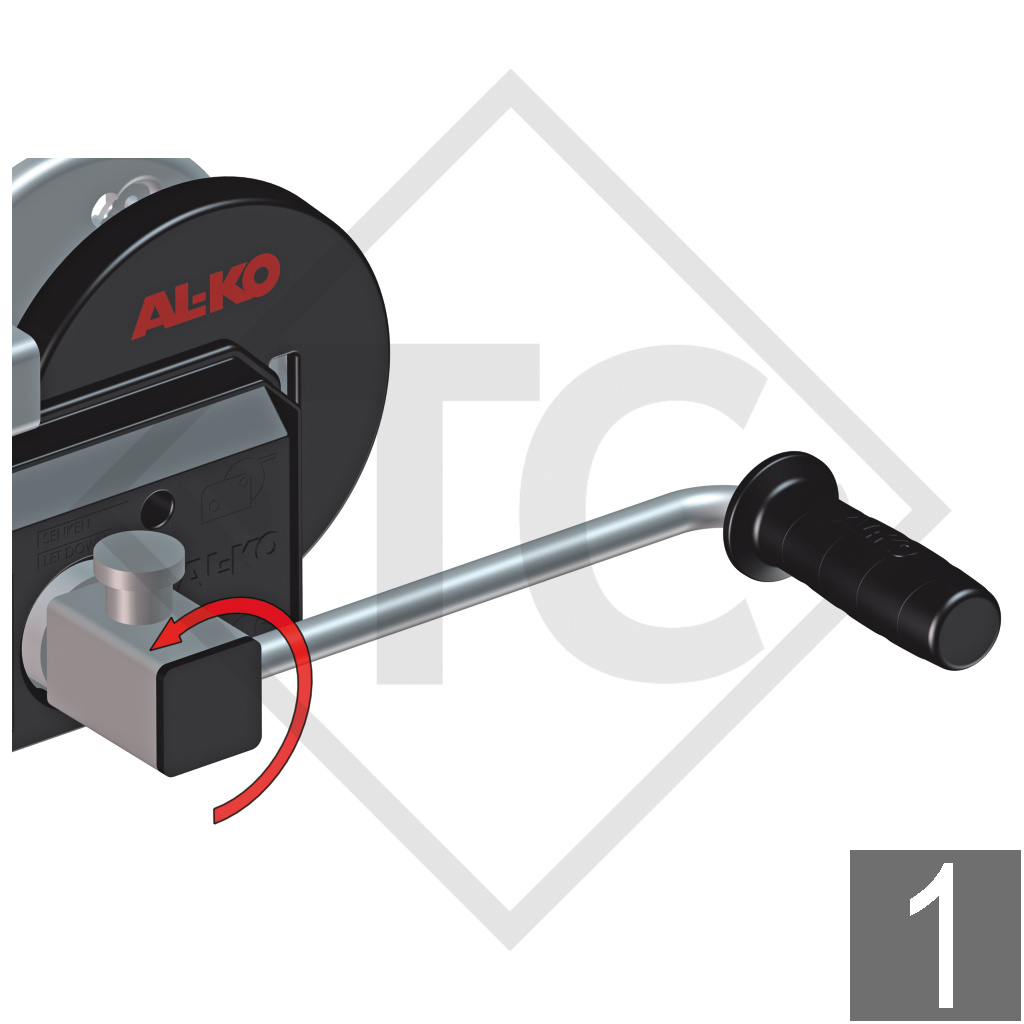

1. Handkurbel eine Umdrehung gegen den Uhrzeigersinn drehen, dadurch wird die Lastdruckbremse deaktiviert
2. Arretierhülse hochziehen
3. Kurbel abnehmen

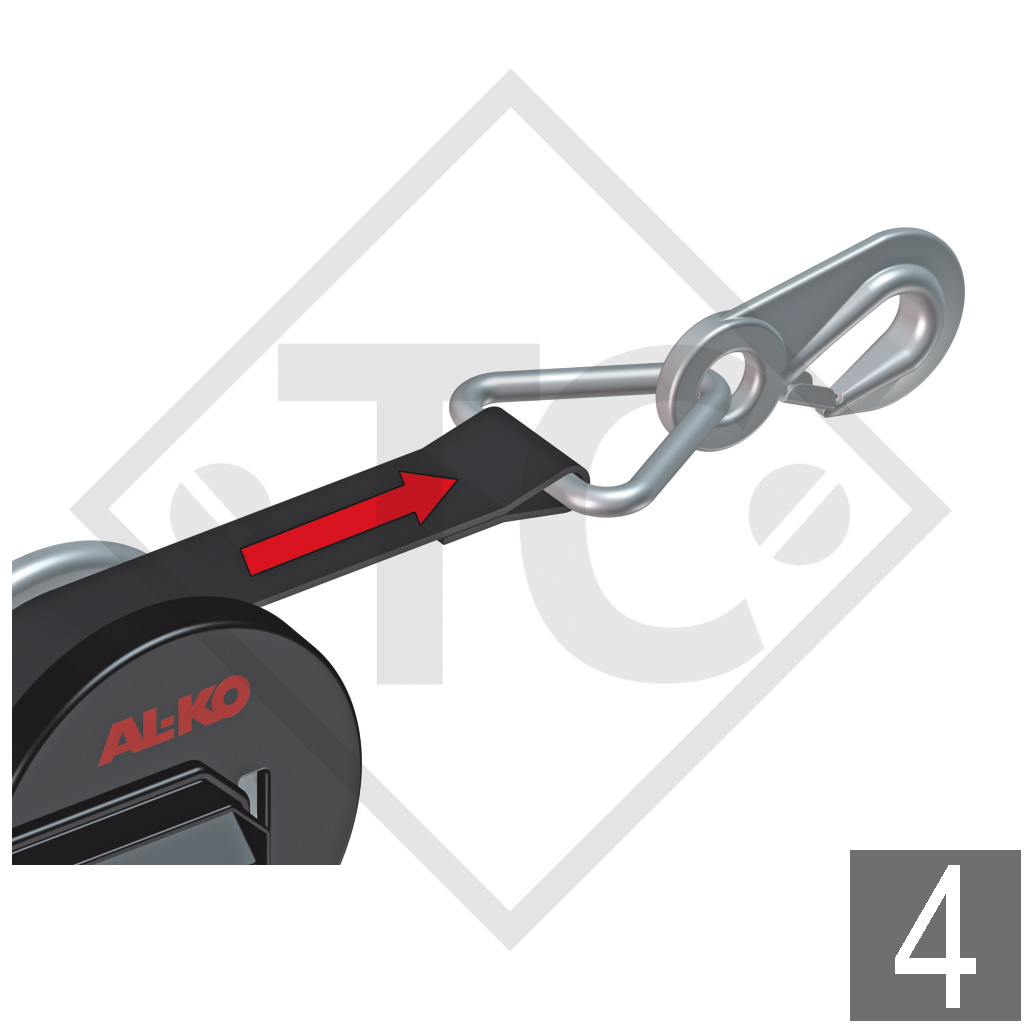

4. Das Band oder Seil kann nun abgezogen werden
