Einachs 850-10, B 850 und B 1000, Achsprofil 80mm, Deichselprofil rund 70mm und 88.9mm, Deichselprofil vierkant 60x60mm, 70x60mm und 100x100mm. Lesen Sie mehr...
Bestell-Nr. 247853
| für Skt.-Gummifederachse Compact, Plus (ab Baujahr 1999) |
| Einachs |
Typ 850-10, B 850 und B 1000 |
| Tandem |
2000kg |
| Achsprofil | 80mm |
| Deichselprofil rund Ø |
70mm und 88.9mm |
| Vierkant | 60x60mm, 70x60mm und 100x100mm |

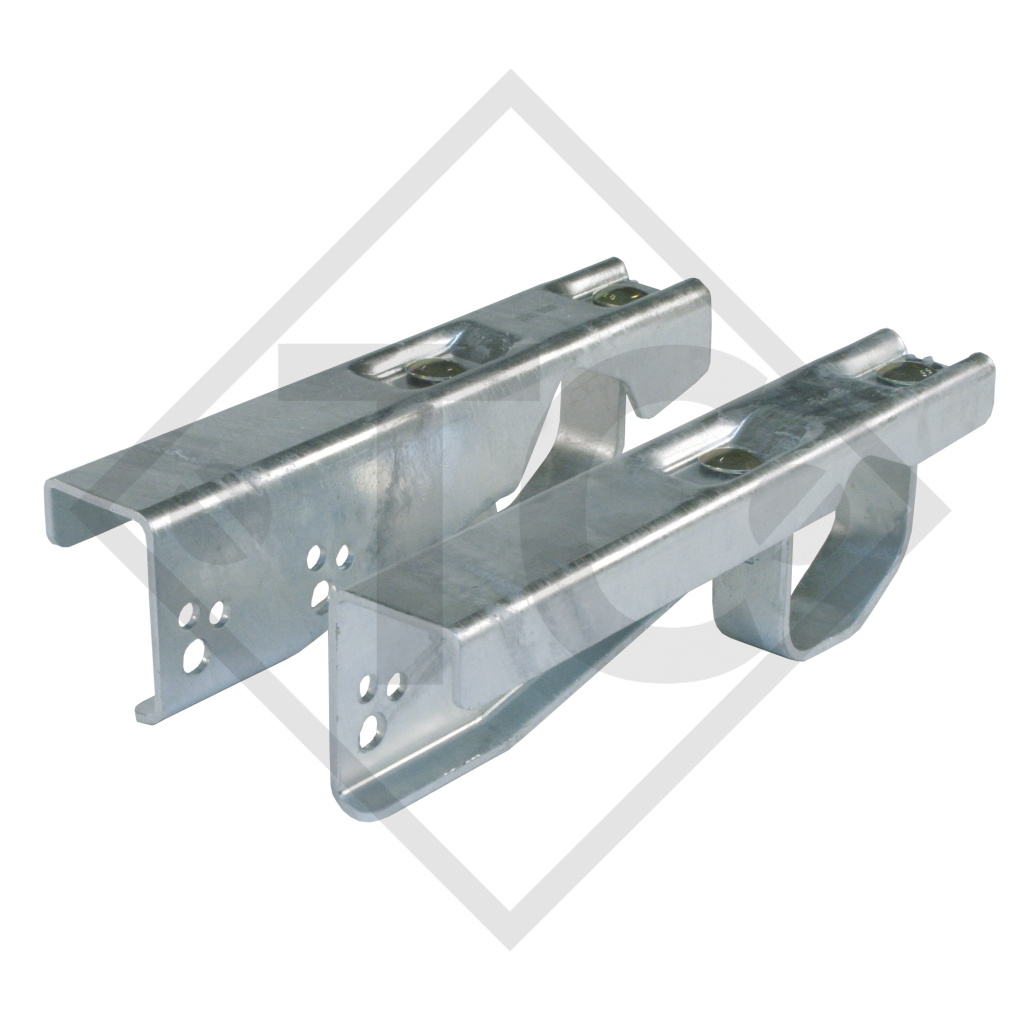

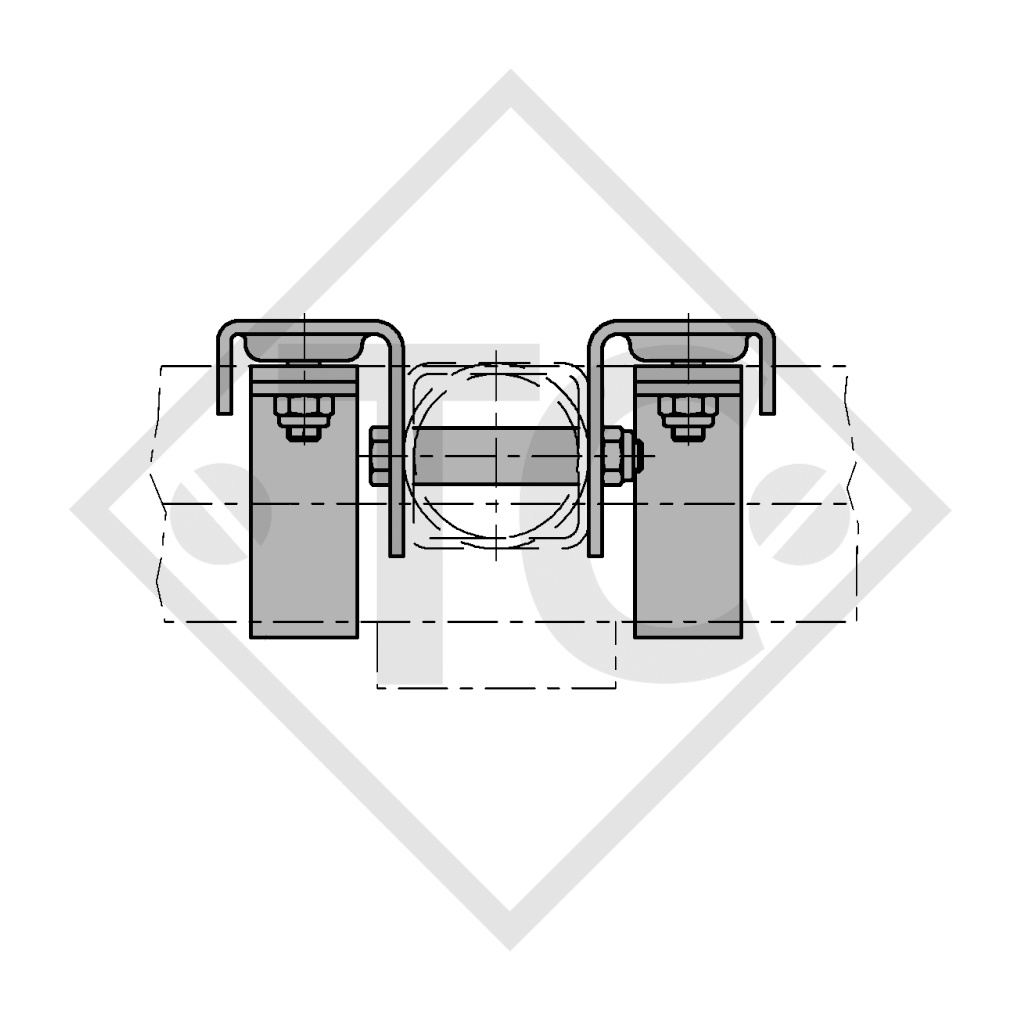

DEICHSELANSCHLUSSPROFILE SCHRAUBBAR
für Achsen COMPACT und PLUS
IHR PLUS
Kombinieren Sie aus Lagerteilen Ihr spezielles Fahrgestell.
Das zeitraubende Anschweißen eines Hutprofiles ist nicht mehr erforderlich.
OBERFLÄCHENBEHANDLUNG
feuerverzinkt

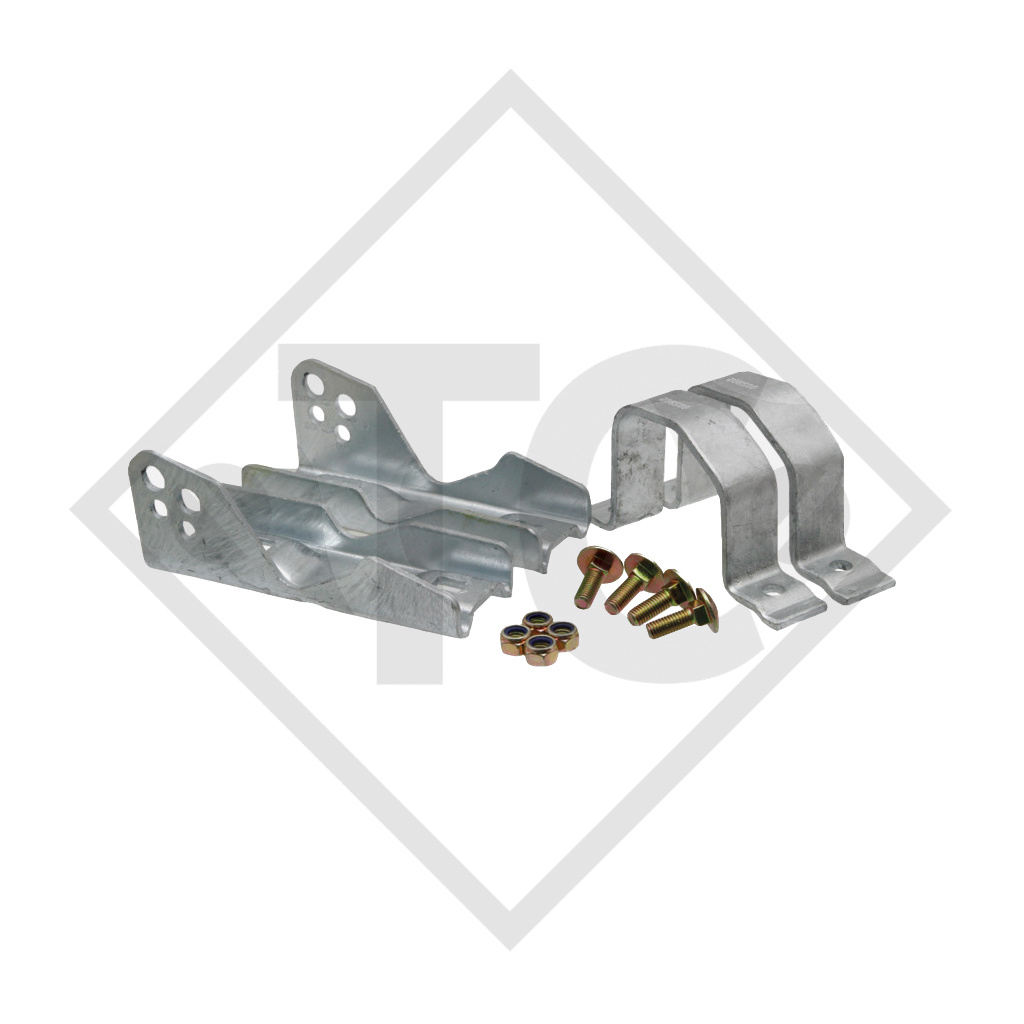

LIEFERUMFANG

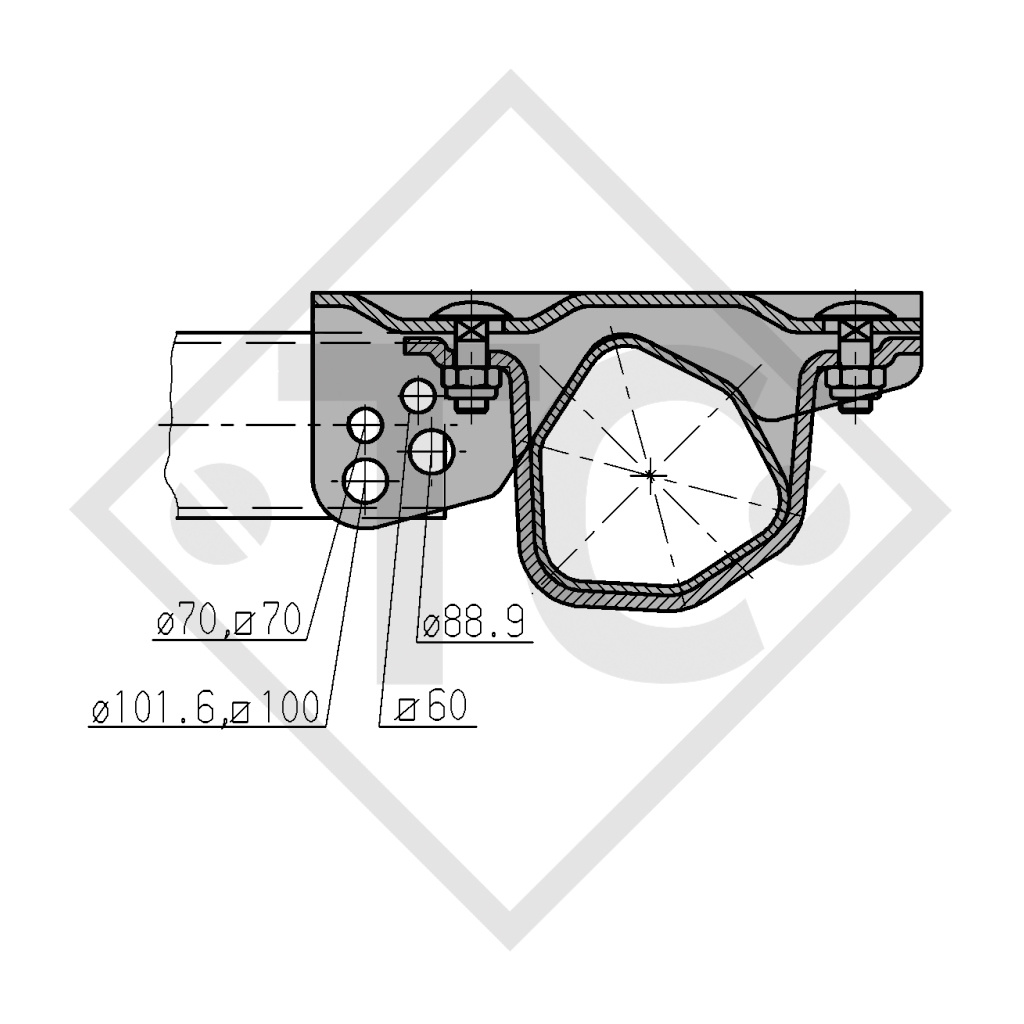

(siehe techn. Zeichnung) inkl.
Montageanleitung, verpackt im Karton,
ohne Schraubmaterial für Verbindung mit der Achse.
ANBAU
1. Zugdeichsel mit Deichselanschlussprofil verschrauben
Für vorhandenen Zugdeichseldurchmesser richtige Anschlussbohrung an Profilen wählen.
Deichselanschlussprofil seitlich an Zugdeichsel anlegen und mit Sechskantschraube (M12/M16) fixieren.
Achtung: Das Distanzrohr muss in die Zugdeichsel eingepresst bzw. eingelegt sein.
2. Deichselanschlussprofil an Achse befestigen
Deichselanschlussprofil auf Achse auflegen, mit Klemmbügel und beigelegten Flachrundschrauben (M12x35) sowie Muttern verschrauben.
Zugdeichsel an Achse ausrichten und fest verschrauben.
