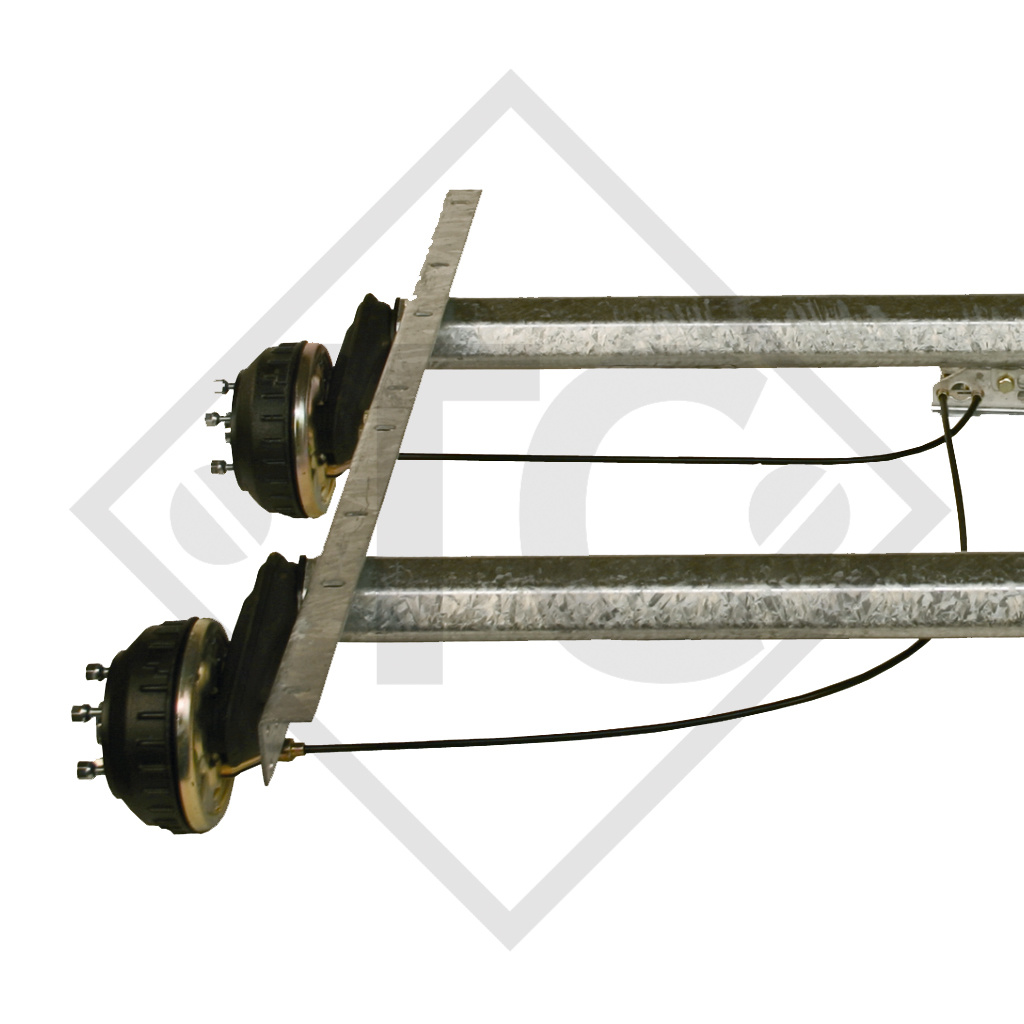

Auflage: Maß A 1550mm, Anlage: Maß C 2000mm, Radanschluss 100x4, Radbremse Typ 1637, Einpresstiefe (ET) 27-45mm, Schwinghebelstellung 25°, Achsprofil 80mm, Kegelradschrauben M12x1.5. Lesen Sie mehr...

Wunschzettel: Zum Vergleich hinzufügen:
Preis 1.541,00 EUR Inkl. MwSt. zzgl. Versandkosten

Bestell-Nr. 244076
Achstyp: 2xB 850
Achslast Tandem: 1600kg

Achsmaße
Auflage Maß A: 1550mm
Anlage Maß C: 2000mm
Achskörper Ø: 80mm

Felgen und Reifen
Radbremse: 1637
Radanschluss: 100x4
Radschrauben: M12x1.5 Kegel
Einpresstiefe (ET) von bis: 27-45mm
Empfohlene Felgen: 4.5Jx13 (nicht im Lieferumfang)
Empfohlene Reifen: 165R13 (nicht im Lieferumfang)

Auflagebock
Variante Nr.: 1
Maß D: 1420mm
Maß E: 55mm
Maß F1: 160mm
Maß F2: 220mm
Maß G: 13mm

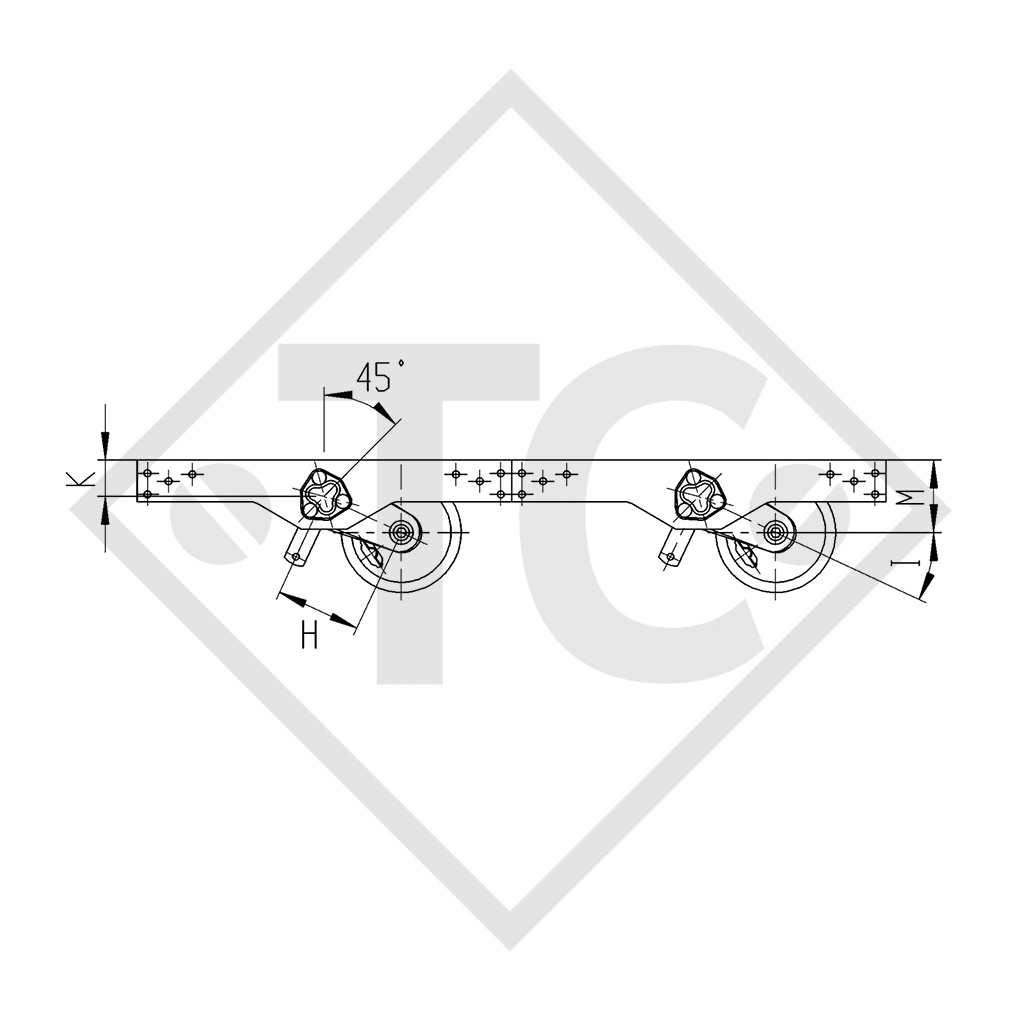

Schwinghebel
Maß H: 158mm
Maß I Standard (Schwinghebelstellung): 25°
Maß K: 65mm
Maß L (Achsabstand): 710mm
Maß M bei 25°: 133mm

Minimale Achsmaße
C1 mind.: 1190mm
C1 mind. bei Auflagebockvariante: 200mm bei Auflagebockvariante 1

Original Betriebsanleitung

LIEFERUMFANG
Tandemaggregat
Widerlager Einachs angeschweißt
Tandemaufsteckwiderlager lose
Tandemausgleich lose
Bowdenzüge lose
Radschrauben lose

OBERFLÄCHENBEHANDLUNG
Achsprofil feuerverzinkt
Radbremse galvanisch verzinkt

ZUBEHÖR (nicht im Lieferumfang)
Achsstoßdämpfer

Hier finden Sie die Katalogseite als komfortablen PDF-Download.
Sie können die Bestell-Nr. direkt in unserem Shop als Suchbegriff eingeben.

Andere Ausführungen auf Anfrage.

... ...
