Cod. art. 240133

Versione assali esagonali con sospensione in gomma AL-KO
Fascia di peso
Assale singolo
2500kg
Tandem
3500kg
Profilo assale 120mm
N: Braccio oscillante
Grado standard
20°

Profilo per asta

Rotondo Ø

Rettangolare Larghezza



88.9mm

100mm e 120mm

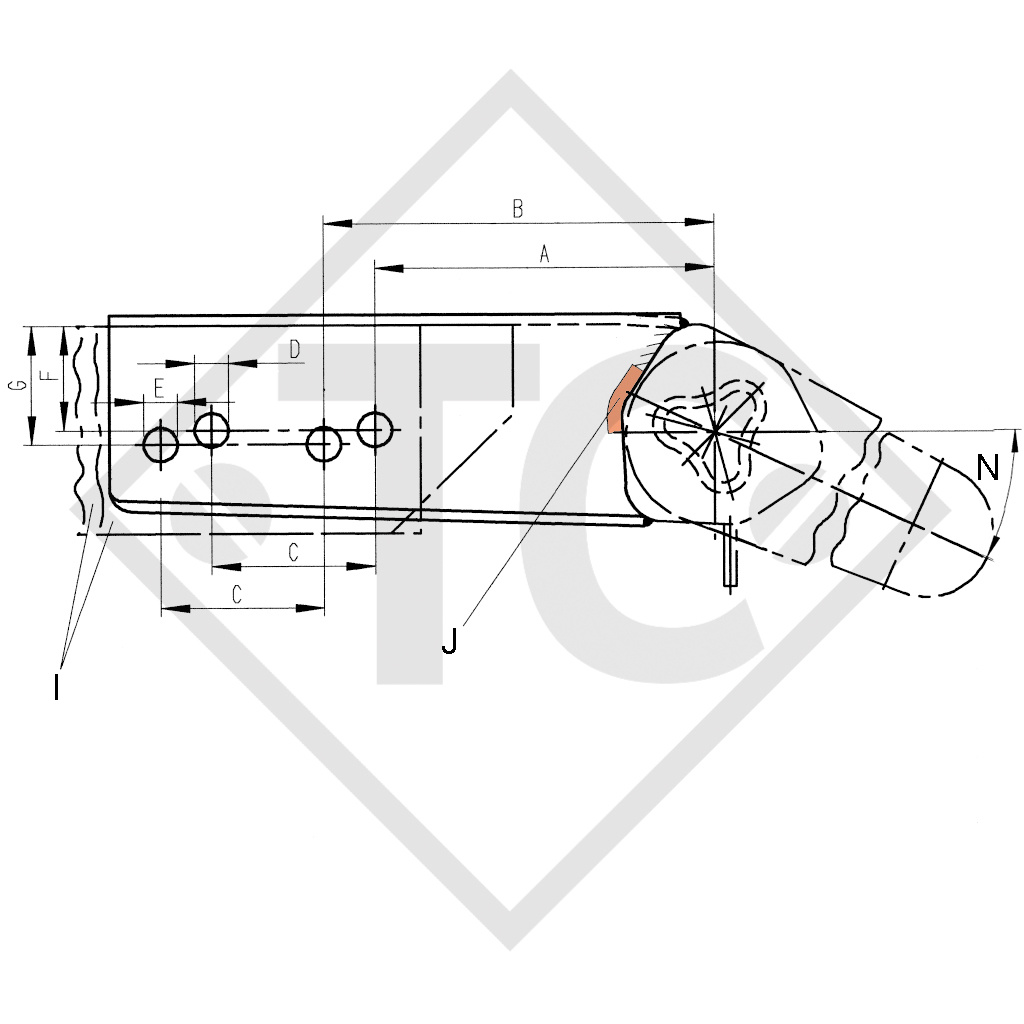

Misura A
160mm
Misura B
190mm
Misura C
80mm
Misura D
16.5mm
Misura E
16.5mm
Misura F
45mm
Misura G
58mm
Misura H
130mm
I:
Tubolari timone
J:
Attenzione: nella zona contrassegnata in rosso non è consentito saldare (modifica traccia e campanatura)
K:
Vite esagonale + dado autobloccante M12/M16
L:
Tubo assale
M:
Tubo distanziale

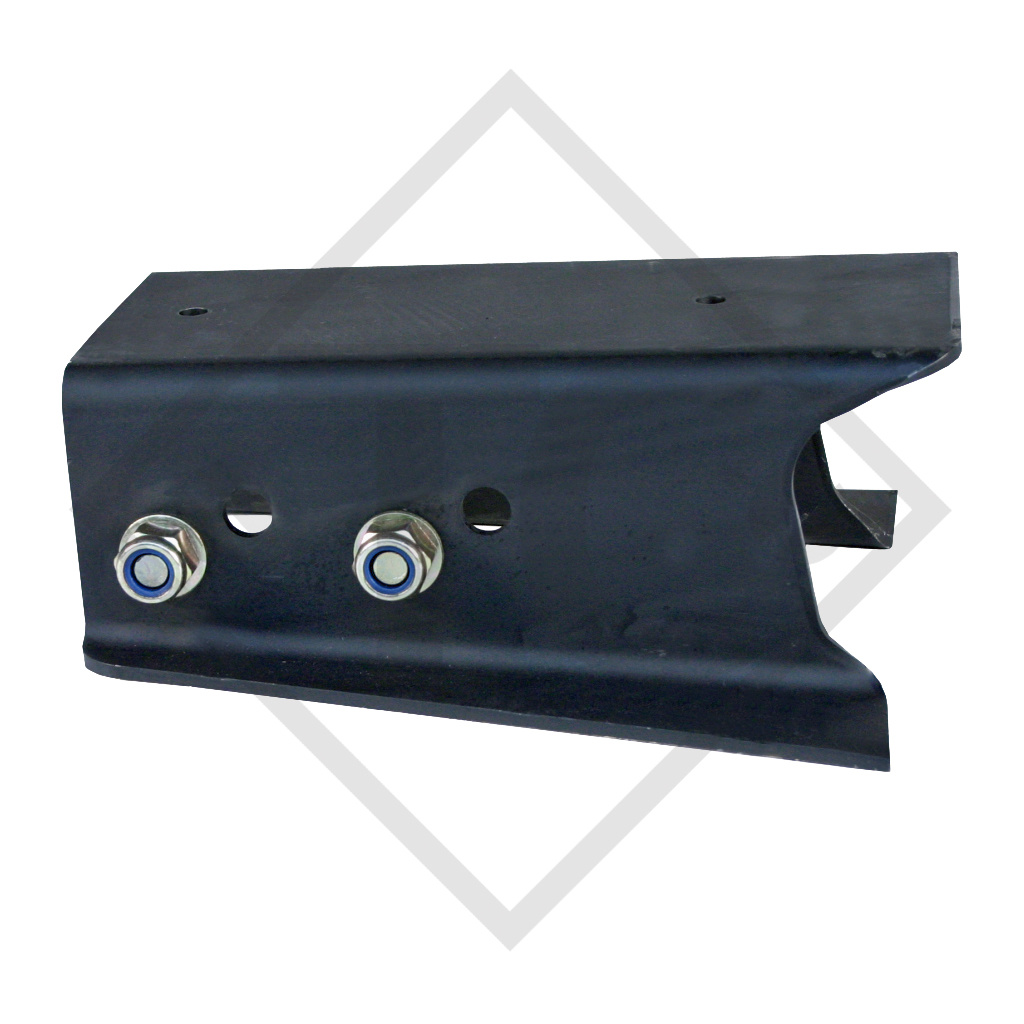

STAFFE DI COLLEGAMENTO SALDATE per assali

TECNICA
Montaggio:
1. Il profilo viene già saldato in fabbrica su richiesta.
2. Tagliare la staffa del timone (secondo le esigenze).
3. Eseguire due fori sul profilo del timone.
I timoni tubolari AL-KO sono provvisti di serie di un foro con distanziale.
Se si utilizzano collegamenti a vite saldati è necessario eseguire un altro foro con distanziale.
Per timoni a tubo tondo Ø - forare al centro in orizzontale per il distanziale 365472 Ø 22, per 372879 Ø 25.5.
4. Saldare al centro i tubi distanziali.
5. Avvitare i tubi distanziali con vite esagonale e dado autobloccante.
Coppia di serraggio 75 Nm per M12;
Coppia di serraggio 195 Nm per M16

FORNITURA
(vedi disegno tecnico) incl.
Materiale di fissaggio
Con i profili dei timoni (regolabile in altezza) i tubi distanziali sono forniti in dotazione
Istruzioni di saldatura cod. art. 604038

TRATTAMENTO SUPERFICIALE
Primerizzato nero
