fascia di peso assale singolo 3500kg, profilo assale 114mm, braccio oscillante grado standard: 20°, rettangolare larghezza 100mm e 120mm, misura B 190mm, misura C 80mm, misura E 16.5mm, misura G 58mm e misura H 130mm. Per saperne di più...

Lista dei desideri: Aggiungi al confronto:

Cod. art. 240134

Versione assali con sospensioni in acciaio
Fascia di peso
Assale singolo
3500kg
Tandem
- - -
Profilo assale Ø114mm
Braccio oscillante
Grado standard
20°
Profilo per asta
Rettangolare Larghezza
100mm e 120mm

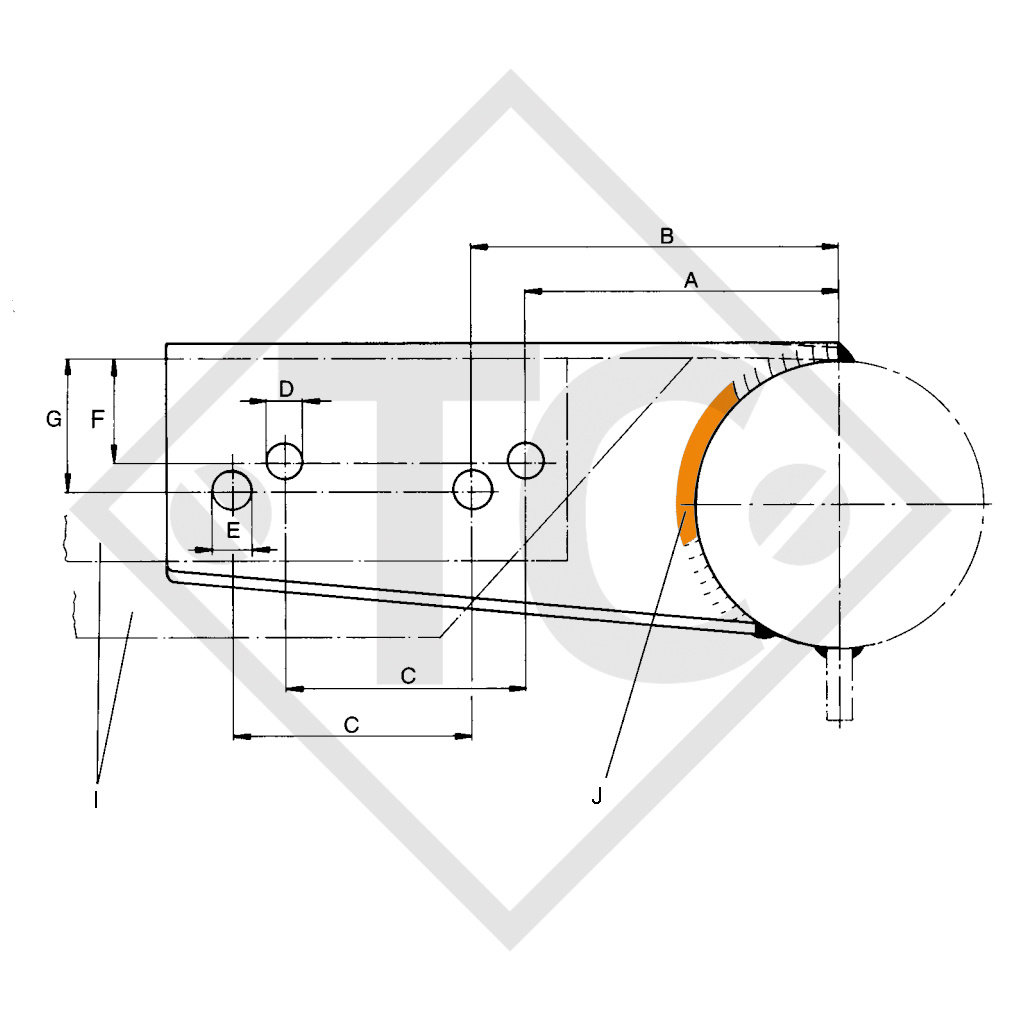

Misura A
- - -
Misura B
190mm
Misura C
80mm
Misura D
- - -
Misura E
16.5mm
Misura F
- - -
Misura G
58mm
Misura H
130mm
I:
Tubolari timone
J:
Attenzione: nella zona contrassegnata in rosso non è consentito saldare (modifica traccia e campanatura)
K:
Vite esagonale + dado autobloccante M12/M16
L:
Tubo assale
M:
Tubo distanziale



STAFFE DI COLLEGAMENTO SALDATE per assali

TECNICA
Montaggio:
1. Il profilo viene già saldato in fabbrica su richiesta.
2. Tagliare la staffa del timone (secondo le esigenze).
3. Eseguire due fori sul profilo del timone.
I timoni tubolari AL-KO sono provvisti di serie di un foro con distanziale.
Se si utilizzano collegamenti a vite saldati è necessario eseguire un altro foro con distanziale.
Per timoni a tubo tondo Ø - forare al centro in orizzontale per il distanziale 365472 Ø 22, per 372879 Ø 25.5.
4. Saldare al centro i tubi distanziali.
5. Avvitare i tubi distanziali con vite esagonale e dado autobloccante.
Coppia di serraggio 75 Nm per M12;
Coppia di serraggio 195 Nm per M16

FORNITURA
(vedi disegno tecnico) incl.
Materiale di fissaggio
Con i profili dei timoni (regolabile in altezza) i tubi distanziali sono forniti in dotazione
Istruzioni di saldatura cod. art. 604038

TRATTAMENTO SUPERFICIALE
Primerizzato nero
