| Versione assali esagonali con sospensione in gomma AL-KO |
Fascia di peso
Assale singolo |
750kg |
N: Braccio oscillante
Grado speciale |
5° |
|
Profilo per asta
Rotondo Ø
Rettangolare Larghezza
|
70mm e 88.9mm
70mm e 80mm
|
J:
|

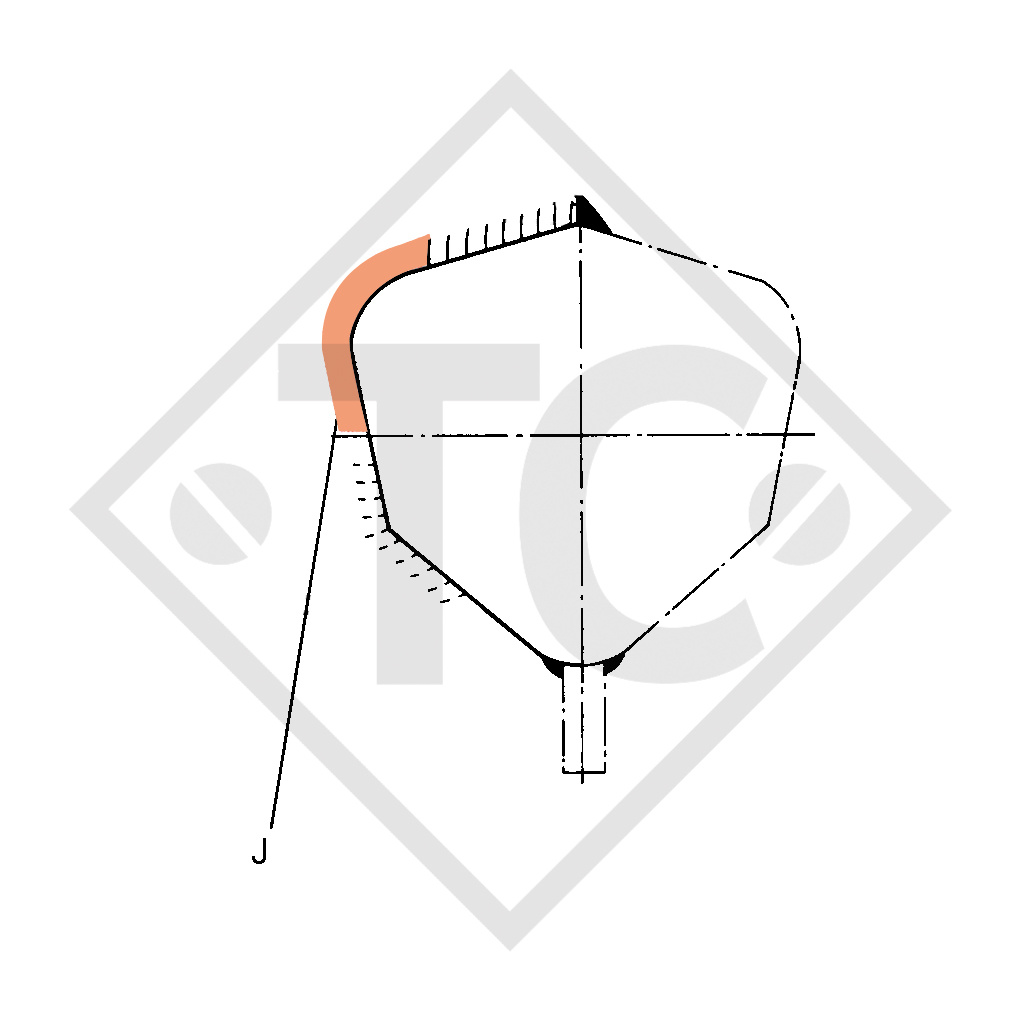

Attenzione: nella zona contrassegnata in rosso non è consentito saldare (modifica traccia e campanatura) |
K:
|

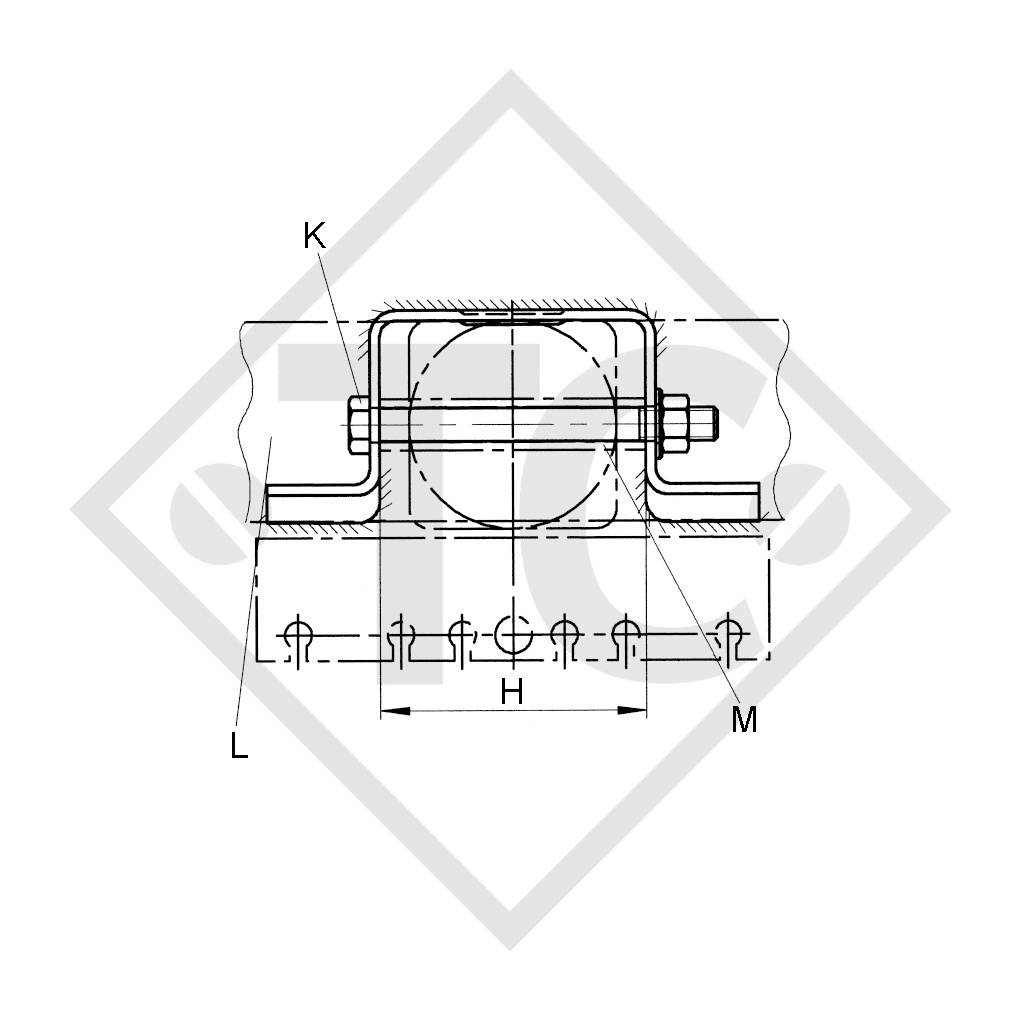

Vite esagonale + dado autobloccante M12/M16 |
STAFFE DI COLLEGAMENTO SALDATE per assali
TECNICA
Montaggio:
1. Il profilo viene già saldato in fabbrica su richiesta.
2. Tagliare la staffa del timone (secondo le esigenze).
3. Eseguire due fori sul profilo del timone.
I timoni tubolari AL-KO sono provvisti di serie di un foro con distanziale.
Se si utilizzano collegamenti a vite saldati è necessario eseguire un altro foro con distanziale.
Per timoni a tubo tondo Ø - forare al centro in orizzontale per il distanziale 365472 Ø 22, per 372879 Ø 25.5.
4. Saldare al centro i tubi distanziali.
5. Avvitare i tubi distanziali con vite esagonale e dado autobloccante.
Coppia di serraggio 75 Nm per M12;
Coppia di serraggio 195 Nm per M16
FORNITURA

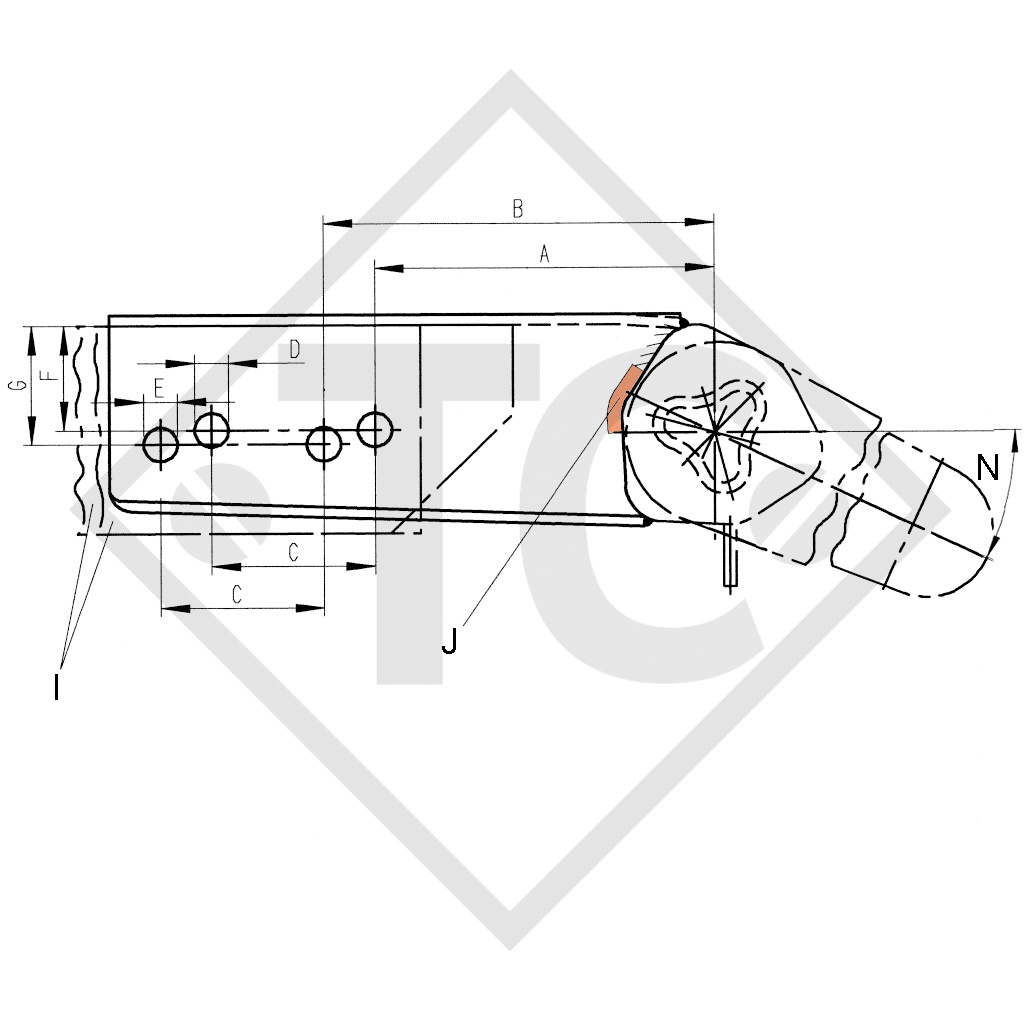

(vedi disegno tecnico) incl.
Materiale di fissaggio
Con i profili dei timoni (regolabile in altezza) i tubi distanziali sono forniti in dotazione
Istruzioni di saldatura cod. art. 604038
TRATTAMENTO SUPERFICIALE
Primerizzato nero
