assale singolo 850-10, B 850 e B 1000, profilo assale 80mm, tubolare timone tondo 70mm e 88.9mm, tubolare timone quadro 60x60mm, 70x60mm e 100x100mm. Per saperne di più...
Cod. art. 247853
| Per assale esagonale con sospensioni in gomma Compact, Plus (dal 1999) |
| Assale singolo | tipo 850-10, B 850 e B 1000 |
| Tandem |
2000kg |
| Profilo assale | 80mm |
| tubolare timone tondo Ø | 70mm e 88.9mm |
| Quadro | 60x60mm, 70x60mm e 100x100mm |

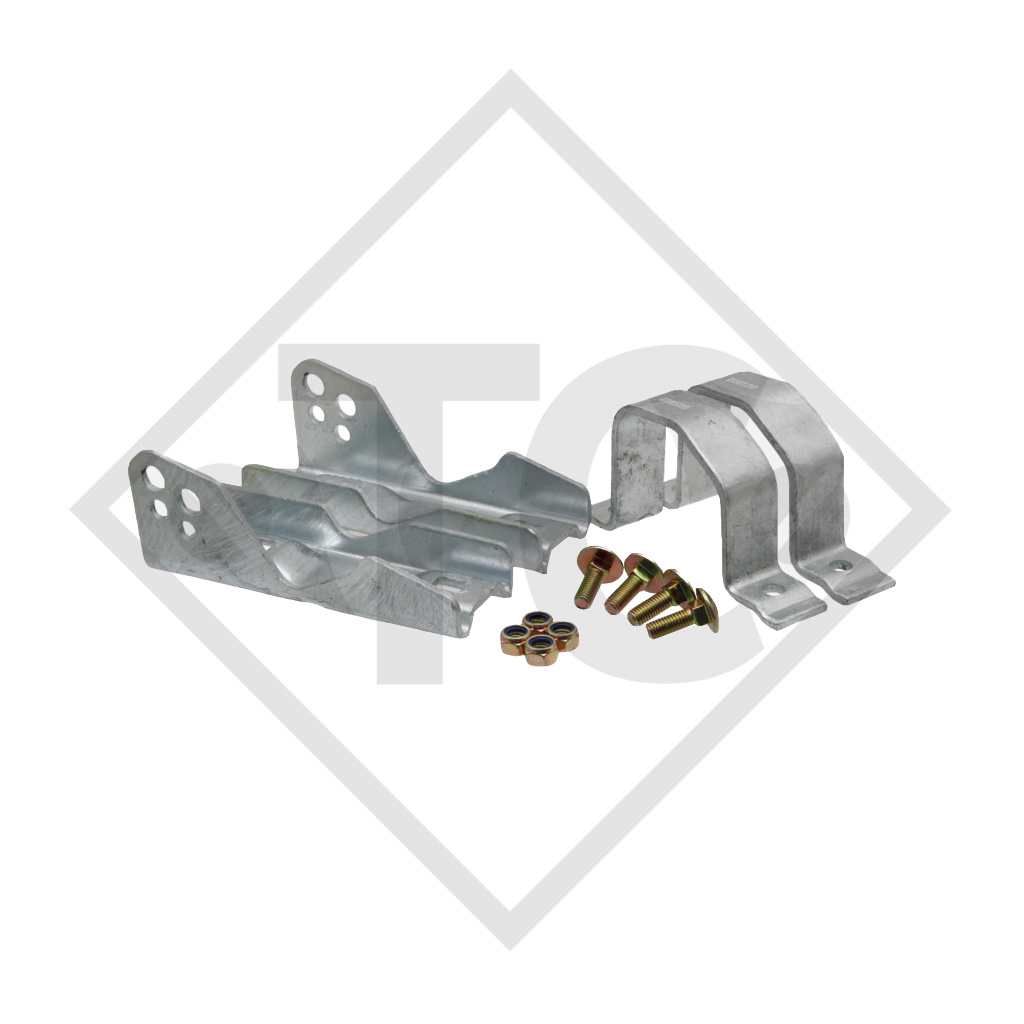

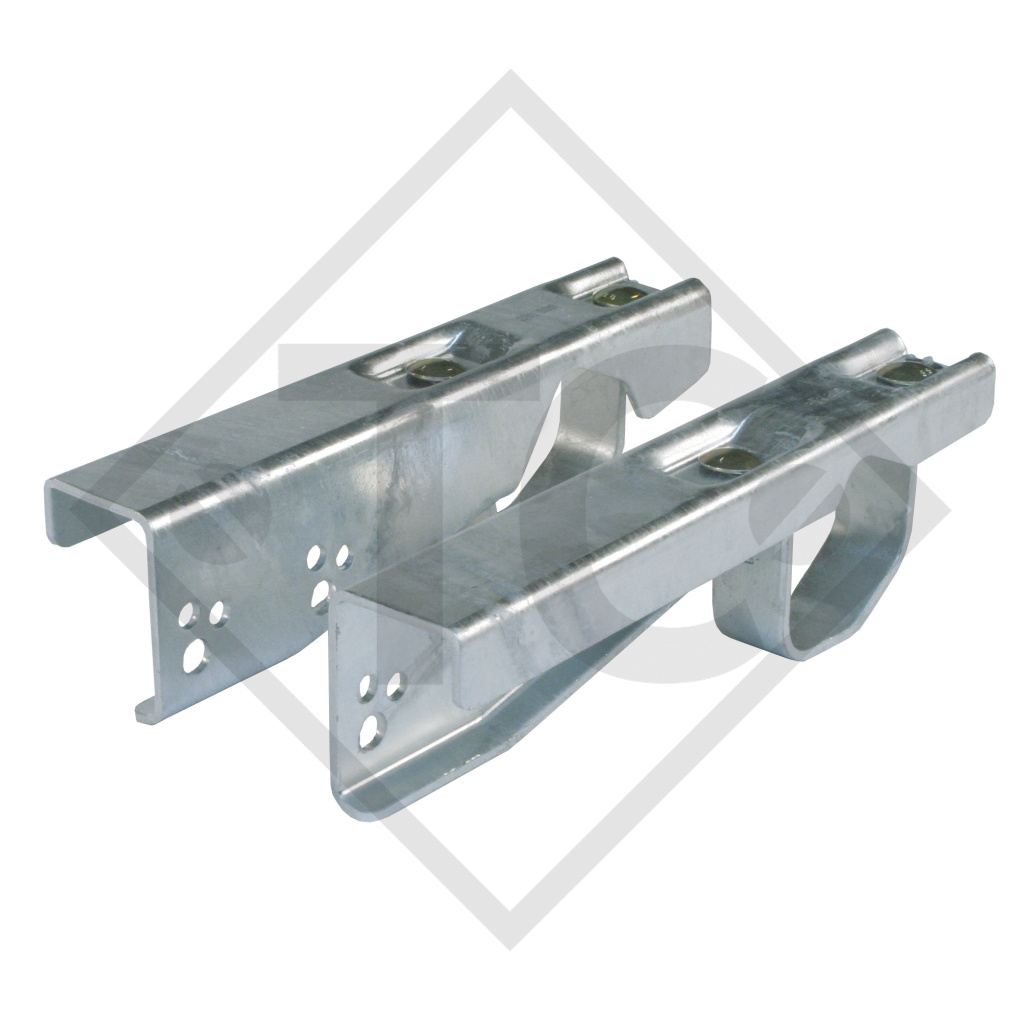

PROFILI COLLEGAMENTO TIMONE AVVITABILE
per assali COMPACT e PLUS
IL VOSTRO PLUS
Realizzate il vostro telaio speciale combinando le varie parti.
Non sono più necessari lunghi processi di saldatura dei profili.
TRATTAMENTO SUPERFICIALE
zincato a caldo
FORNITURA

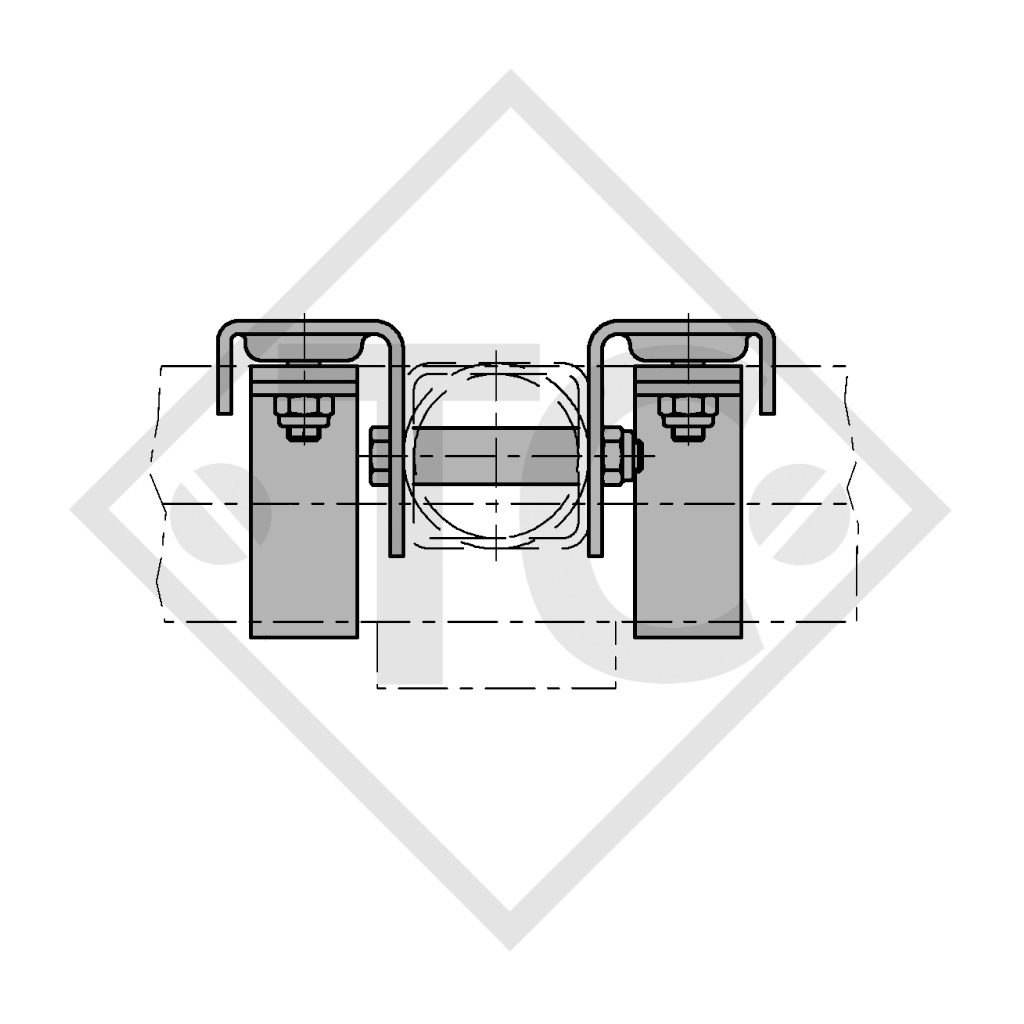

(vedi disegno tecnico) incl.
Istruzioni di montaggio, imballaggio nel cartone,
senza materiale di fissaggio per il collegamento con l’assale.
MONTAGGIO
1. Avvitamento del timone con il profilo di EolleIamento

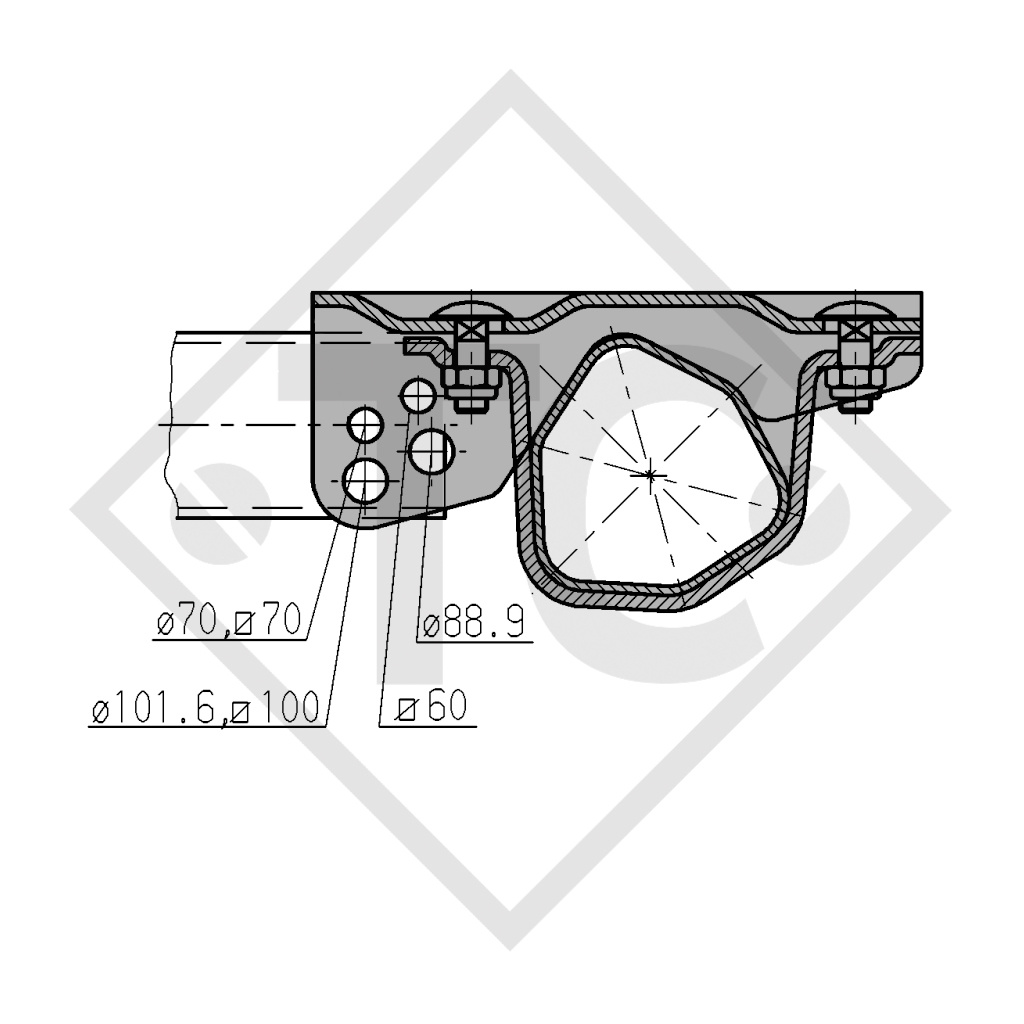

Selezionare il corretto foro di collegamento nei profili per i diametri del timone.
Posare il profilo di collegamento a lato del timone e fissare con vite a testa esagonale be (M12/M16).
Attenzione: Il tubo distanziale deve essere incorporato nel timone.
2. Fissare il profilo di collegamento timone sull’assale
Posizionare il profilo di collegamento timone sull’assale, avvitare con il morsetto e le viti a testa tonda (M12x35) e i dadi.
Orientare il timone rispetto all’assale e avvitare saldamente.
