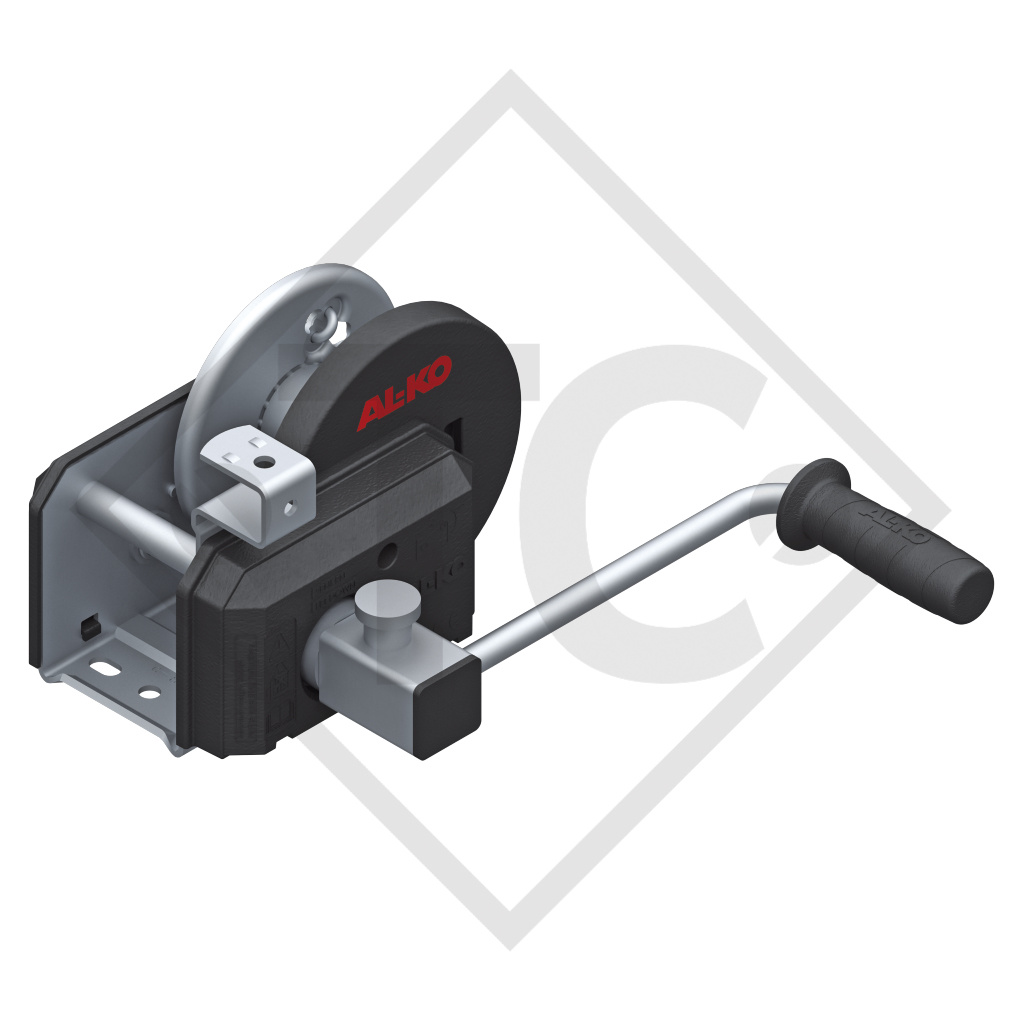

Home / Arganello PLUS 500kg, tipo 501 con freno automatico a pressione, con automatismo di srotolamento, senza fune/cinghia
sforzo manuale 200N, carico minimo 25kg, rapporto di riduzione 3.75 : 1, demoltiplicazione 45-100mm, capacità tamburo per fune 7mm ⌀: 20 metro, capacità tamburo con cinghia di traino: 7 metro. Per saperne di più...
Cod. art. 1730024 senza fune/cinghia
| Arganello frenato - Tipo 501 PLUS con automatismo di srotolamento |
| Carico massimo primo giro tamburo | 500 kg |
| Sforzo manuale |
200 N |
| Carico minimo |
25 kg |
| Rapporto di riduzione |
3,75 : 1 |
| Demoltiplicazione | 45 - 100 mm |
| Capacità tamburo per fune 7 mm ø |
20 m |
| Capacità tamburo con cinghia di traino | 7 m |
| Arganello PLUS 500 kg con automatismo di srotolamento |
Pendenza | Posizione inferiore fune |
Posizione media fune |
Posizione superiore fune |
| Sollevamento verticale di carichi (valori indicativi) | - | 500 kg | 350 kg | 170 kg |
|
Tiro orizzontale e obliquo di un carico (non rotolante) (valori indicativi) fattore di attrito circa 0,5 |
10% (6°) 20% (11°) 30% (17°) |
800 kg 700 kg 650 kg |
550 kg 500 kg 450 kg |
300 kg 250 kg 220 kg |
| Tiro obliquo di un carico rotolante (valori indicativi) |
10% (6°) 20% (11°) 30% (17°) |
3.300 kg 2.000 kg 1.500 kg |
2.200 kg 1.300 kg 1.000 kg |
1.100 kg 700 kg 500 kg |
ISTRUZIONI PER L'USO
LISTA PARTI DI RICAMBIO 811702
LISTA PARTI DI RICAMBIO 811702A o
LISTA PARTI DI RICAMBIO 811702B
ARGANELLI
con freno automatico a pressione
FRENO A PRESSIONE
automatica
VANTAGGI
Design moderno
Protezione dalla corrosione di alta qualità
Freno automatico a pressione
Tamburo avvolgitore con cuscinetto a strisciamento
Automatismo di srotolamento per arganello o nastro (opzionale)
Manovella rimovibile (opzionale)
Coperchio in plastica ruota dentata
Programma: 350 / 500 / 900 / 1150 kg
TRATTAMENTO SUPERFICIALE
Rivestimento in zinco-nichel di alta qualità ca. 400 ore di prova in nebbia salina
UTILIZZO DEL ARGANELLO
Sollevamento: Girare la manovella in senso orario
Tenuta: Rilasciare la manovella in una qualsiasi posizione (freno automatico a pressione)
Abbassamento: Girare la manovella in senso antiorario
UTILIZZO DELL’AUTOMATISMO DI SROTOLAMENTO

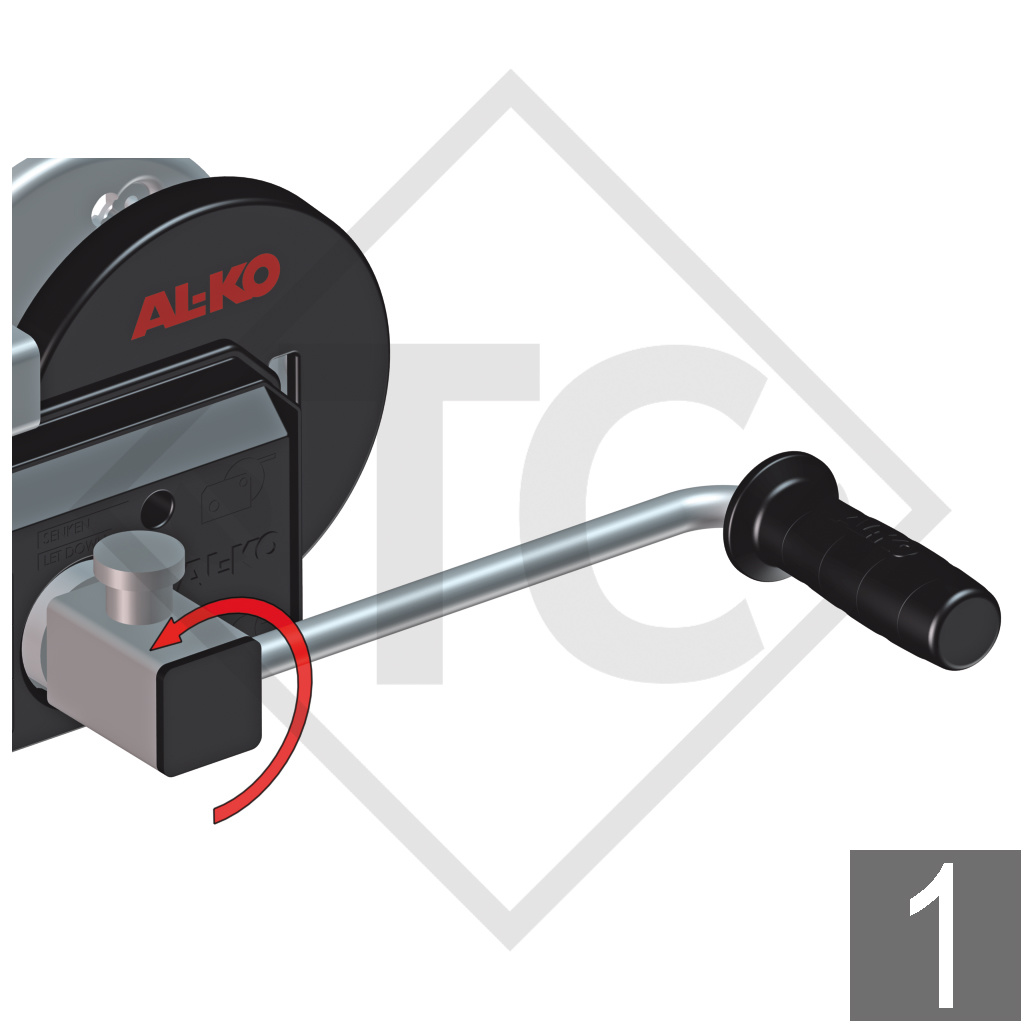

1. Girare la manovella in senso antiorario per disattivare il freno automatico a pressione
2. Sollevare la boccola di fermo
3. Rimuovere la manovella

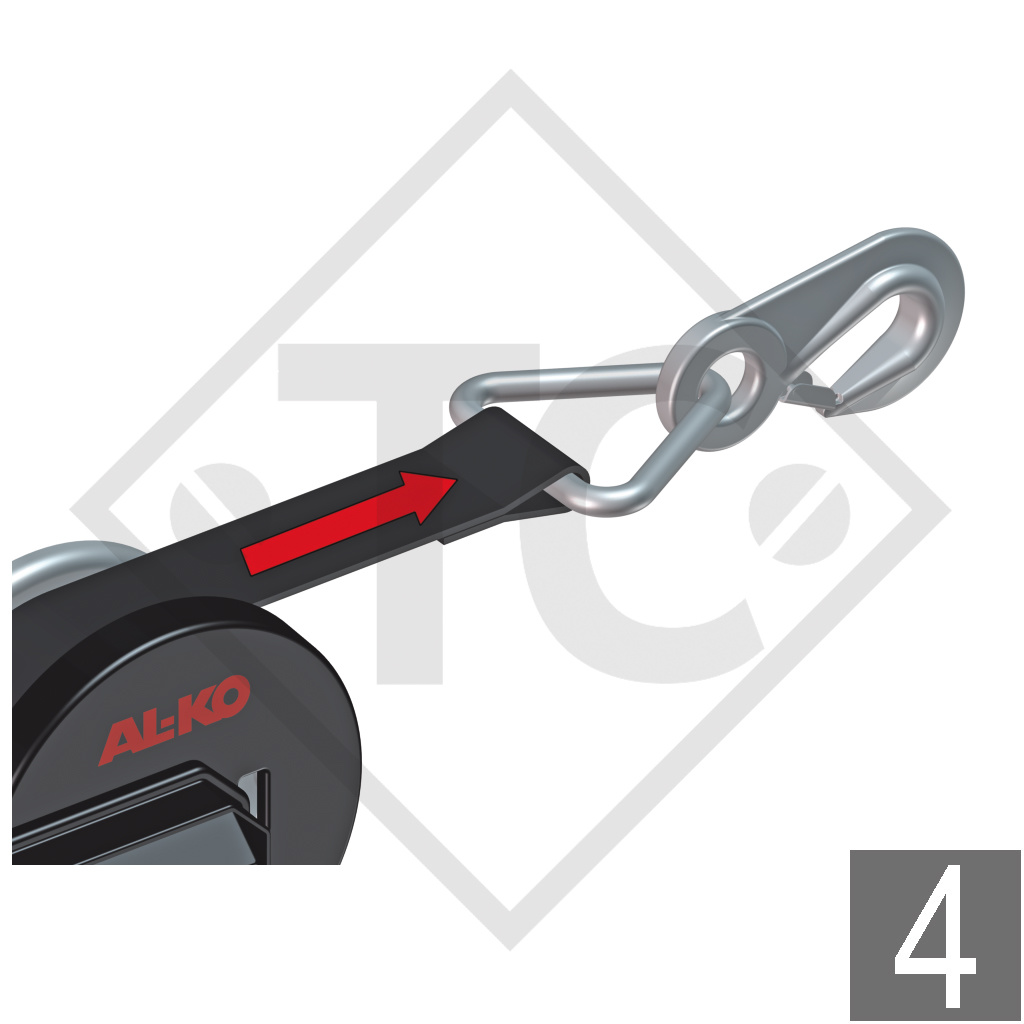

4. Ora è possibile sfilare il nastro o la fune
